Produkter från WITTENSTEIN Sverige

WITTENSTEIN erbjuder alla vanliga tekniker för elektromekaniska drivsystem. Åtta starka affärsområden med specifika kärnkompetenser som ständigt bryter ny mark med nya innovationer.
WITTENSTEIN dimensioneringsverktyg hjälper dig att nå den optimala designen av din drivlina. Till våra dimensioneringsverktyg


Filter:

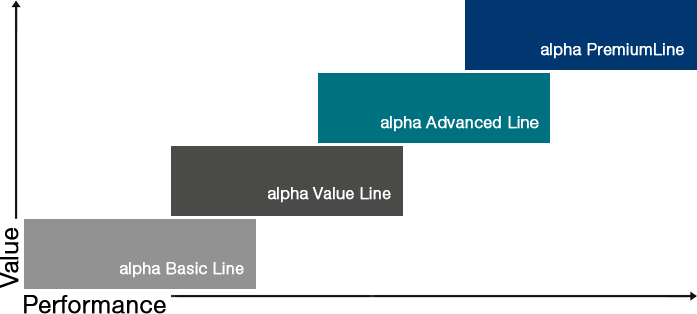

alpha product lines

Servoväxlar

Planetväxlar med hög precision

CP alpha Basic

  • Utväxling 3–100
  • Max spel ≤ 12 bågmin
  • Max moment 17–800 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel
CAD POINT
cymex® select

CPS alpha Basic

  • Utväxling 3–100
  • Max spel  ≤ 12 bågmin
  • Max moment 48–272 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel
CAD POINT
cymex® select

LPB+alpha Value

  • Utväxling 3–100
  • Max spel ≤ 8 bågmin
  • Max moment 37–305 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel

NP alpha Value

  • Utväxling 3–100
  • Max spel ≤ 8 bågmin
  • Max moment 18–800 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel
CAD POINT
cymex® select

NPS alpha Value

  • Utväxling 3–100
  • Max spel ≤ 8 bågmin
  • Max moment 51–800 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel
CAD POINT
cymex® select

NPL alpha Value

  • Utväxling 3–100
  • Max spel ≤ 8 bågmin
  • Max moment 51–800 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel
CAD POINT
cymex® select

NPT alpha Value

  • Utväxling  3–100
  • Max spel ≤ 8 bågmin
  • Max moment 18–700 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel
CAD POINT
cymex® select

NPR alpha Value

  • Utväxling 3–100
  • Max spel ≤ 8 bågmin
  • Max moment 51–800 Nm
  • Ytterligare egenskaper: Fläns med långhål (standard), livsmedelsgodkänt smörjmedel
CAD POINT
cymex® select

NTP alpha Value

  • Utväxling 4 - 100
  • Max spel ≤ 5 bågmin
  • Max moment 56 - 800 Nm
  • Övriga utföranden: livsmedelsgodkänt smörjmedel
CAD POINT
cymex® select

HDV – Hygienic Design alpha Value

  • Utväxling 4–100
  • Max spel ≤ 10 bågmin
  • Max moment 46–320 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel, korrosionsbeständig
CAD POINT
cymex® select

SP+alpha Advanced

  • Utväxling 3–100
  • Max spel ≤ 1–4 bågmin
  • Max moment 48–5700 Nm
  • Ytterligare egenskaper: Fläns med långhål, ATEX (2014/34/EU), livsmedelsgodkänt smörjmedel, korrosionsbeständig, optimerat masströghetsmoment
CAD POINT
cymex® select

TP+alpha Advanced

  • Utväxling 4–302,5
  • Max spel ≤ 1–3 bågmin
  • Max moment 43 –40000 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel, korrosionsbeständig, optimerat masströghetsmoment
CAD POINT
cymex® select

HDP+ – Hygienic Design alpha Advanced

  • Utväxling 22–55
  • Max spel ≤ 1 bågmin
  • Max moment 252–1121 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel, korrosionsbeständig, optimerat masströghetsmoment
CAD POINT
cymex® select

DP+ – Delta-robotar alpha Advanced

  • Utväxling 16–55
  • Max spel ≤ 1–3 bågmin
  • Max moment 50–1402 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel, korrosionsbeständig, optimerat masströghetsmoment
CAD POINT

XP+alpha Premium

  • Utväxling 3–100
  • Max. spel ≤ 1–4 bågmin.
  • Max. moment 56–4400 Nm
  • Ytterligare egenskaper: Fläns med långhål, livsmedelsgodkänd smörjning, optimerat masströghetsmoment
CAD POINT
cymex® select

RP+alpha Premium

  • Utväxling  4–220
  • Max spel ≤ 1–3 bågmin
  • Max moment 352–10450 Nm
  • Ytterligare egenskaper: Fläns med långhål (standard), livsmedelsgodkänt smörjmedel, optimerat masströghetsmoment
CAD POINT
cymex® select

Vinkelväxlar

CPK alpha Basic

  • Utväxling 3–100
  • Max spel ≤ 13 bågmin
  • Max moment 14 –700 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel
CAD POINT
cymex® select

CPSK alpha Basic

  • Utväxling 3–100
  • Max spel ≤ 15 bågmin
  • Max moment 33–272 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel
CAD POINT
cymex® select

CVH alpha Basic

  • Utväxling 7–40
  • Max spel ≤ 15 bågmin
  • Max moment 68–301 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel
CAD POINT
cymex® select

CVS alpha Basic

  • Utväxling 7–40
  • Max spel ≤ 15 bågmin
  • Max moment 68–301 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel
CAD POINT
cymex® select

LPBK+alpha Value

  • Utväxling 3–10
  • Max spel ≤ 12 bågmin
  • Max moment 22–220 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel

NPK alpha Value

  • Utväxling 3–100
  • Max spel ≤ 11 bågmin
  • Max moment 14–700 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel
CAD POINT
cymex® select

NPSK alpha Value

  • Utväxling 3–100
  • Max spel ≤ 11 bågmin
  • Max moment 33–700 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel
CAD POINT
cymex® select

NPLK alpha Value

  • Utväxling 3–100
  • Max spel ≤ 11 bågmin
  • Max moment 33–700 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel
CAD POINT
cymex® select

NPTK alpha Value

  • Utväxling 3–100
  • Max spel ≤ 11 bågmin
  • Max moment 14–700 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel
CAD POINT
cymex® select

NPRK alpha Value

  • Utväxling 3–100
  • Max spel ≤ 11 bågmin
  • Max moment 33–700 Nm
  • Ytterligare egenskaper: Fläns med långhål (standard), livsmedelsgodkänt smörjmedel
CAD POINT
cymex® select

NVH alpha Value

  • Utväxling 4–400
  • Max spel ≤ 6 bågmin
  • Max moment 74–365 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel, korrosionsbeständig
CAD POINT
cymex® select

NVS alpha Value

  • Utväxling 4–400
  • Max spel ≤ 6 bågmin
  • Max moment 74–365 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel, korrosionsbeständig
CAD POINT
cymex® select

SC+alpha Advanced

  • Utväxling 1–2
  • Max spel ≤ 4 bågmin
  • Max moment 12–378 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel
CAD POINT
cymex® select

SPC+alpha Advanced

  • Utväxling 4–20
  • Max spel ≤ 2–4 bågmin
  • Max moment 48–1936 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel
CAD POINT
cymex® select

TPC+alpha Advanced

  • Utväxling 4–20
  • Max spel ≤ 2–4 bågmin
  • Max moment 48–2560 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel
CAD POINT
cymex® select

VT+alpha Advanced

  • Utväxling 4–400
  • Max spel ≤ 2–3 bågmin
  • Max moment 165–1505 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel, korrosionsbeständig
CAD POINT
cymex® select

VS+alpha Advanced

  • Utväxling 4–400
  • Max spel ≤ 2–3 bågmin
  • Max moment 165–1505 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel, korrosionsbeständig
CAD POINT
cymex® select

VH+alpha Advanced

  • Utväxling 4–400
  • Max spel ≤ 2–3 bågmin
  • Max moment 74–1505 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel, korrosionsbeständig
CAD POINT
cymex® select

SK+alpha Advanced

  • Utväxling 3–100
  • Max spel ≤ 4 bågmin
  • Max moment 20–768 Nm
  • Ytterligare egenskaper: ATEX (2014/34/EU), livsmedelsgodkänt smörjmedel, korrosionsbeständig
CAD POINT
cymex® select

SPK+alpha Advanced

  • Utväxling 12–10000
  • Max spel ≤ 2–4 bågmin
  • Max moment 80–5700 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel, korrosionsbeständig
CAD POINT
cymex® select

HG+alpha Advanced

  • Utväxling 3–100
  • Max spel ≤ 4 bågmin
  • Max moment 20–768 Nm
  • Ytterligare egenskaper: ATEX (2014/34/EU), livsmedelsgodkänt smörjmedel, korrosionsbeständig
CAD POINT
cymex® select

TK+alpha Advanced

  • Utväxling 3–100
  • Max spel ≤ 4 bågmin
  • Max moment 20–768 Nm
  • Ytterligare egenskaper: ATEX (2014/34/EU), livsmedelsgodkänt smörjmedel, korrosionsbeständig
CAD POINT
cymex® select

TPK+alpha Advanced

  • Utväxling 12–10000
  • Max spel ≤ 1,3–4 bågmin
  • Max moment 80–10450 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel, korrosionsbeständig
CAD POINT
cymex® select

XPC+alpha Premium

  • Utväxling 4–20
  • Max spel ≤ 2–4 bågmin
  • Max moment 48–2646 Nm
  • Ytterligare egenskaper: Fläns med långhål, livsmedelsgodkänt smörjmedel
CAD POINT
cymex® select

XPK+alpha Premium

  • Utväxling 12–1000
  • Max spel ≤ 2–4 bågmin
  • Max moment 40–2520 Nm
  • Ytterligare egenskaper: Fläns med långhål, livsmedelsgodkänt smörjmedel
CAD POINT
cymex® select

RPC+alpha Premium

  • Utväxling 22–55
  • Max spel ≤ 1,3 bågmin
  • Max moment 1402–7535 Nm
  • Ytterligare egenskaper: Fläns med långhål (standard), livsmedelsgodkänt smörjmedel
CAD POINT
cymex® select

RPK+alpha Premium

  • Utväxling 48–5500
  • Max spel ≤ 1,3 bågmin
  • Max moment 1100–10450 Nm
  • Ytterligare egenskaper: Fläns med långhål (standard), livsmedelsgodkänt smörjmedel
CAD POINT
cymex® select

Tillbehör för servoväxlar

Kopplingar

  • Metallbälgkopplingar, Elastomerkopplingar, Momentbegränsande
  • Vridstyv eller vibrationsdämpande
  • Backlash och underhållsfri
  • Exakt transmission
  • Option: Korrosionsbeständig design

Flänsaxlar

  • Tillgänglig för TP+, TPK+, TK+, TPC+
  • Flexibla axeldiametrar
  • Specialversioner tillgängliga

Spännförband

  • Tillgänglig för NVH, SP+, SPK+, HG+, VH+
  • Enkelt montage och återanvändning
  • Hög precision och rundgångsnoggrannhet
  • Option: Rostfritt stål eller nickelpläterat

Linjära system

Systemlösningar

Value Linear Systems alpha Value

  • Anpassad för linjära applikationer med måttliga krav på rundgångsnoggrannhet, positionsnoggrannhet och linjär kraft

Advanced Linear Systems alpha Advanced

  • Anpassad för linjära applikationer med medel till höga krav på rundgångsnoggrannhet, positionsnoggrannhet och linjär kraft
  • Tillgängligt med det innovativa kuggstångsmontaget INIRA®

Premium Linear Systems alpha Premium

  • Anpassad för linjära applikationer med extremt höga krav på rundgångsnoggrannhet, positionsnoggrannhet och linjär kraft
  • Tillgängligt med det innovativa kuggstångsmontaget INIRA®

Kuggstänger och kugghjul

Kugghjul

  • Kugghjul som anpassats till växel och kuggstång
  • Ett brett utbud är tillgängligt
  • Fabriksmonterade kugghjul är tillgängliga

Kuggstänger

  • Olika versioner är tillgängliga
  • Anpassade till Value, Advanced och Premium Linear Systems
  • Den revolutionerande monteringsmetoden INIRA®

Tillbehör till linjära system

LUC+125 – smörjenhet

  • Smörjenhet för minimalsmörjning
  • Utbytbar kassett 125 cm3
  • 24 V, med pulsstyrning eller fristående tidsstyrning
  • Upp till 8 smörjpunkter med progressiv fördelare

LUC+400 – smörjenhet

  • Smörjenhet för minimalsmörjning
  • Utbytbar kassett 400 cm3
  • 24 V pulsstyrning via maskinens styrsystem
  • Upp till 32 smörjpunkter med progressiv fördelare
  • Installationsfärdig lösning med låga underhållskostnader

LUP – progressiv fördelare

  • Progressiv fördelare med upp till 8 utgångar
  • Optimerad för LUC+125 och LUC+400
  • Exakt fördelning av smörjmedel
  • Installationsfärdig lösning
  • Med övervakningsfunktion som tillval

LUS-Splitter

  • Spridare med upp till 4 utgångar
  • Optimerad för LUC+125 och LUC+400
  • Installationsfärdig lösning

LMT-smörjhjul

  • Minimalsmörjning av öppna kuggar
  • Modul 1,5 - 8 mm
  • Skräddarsydda monteringsaxlar
  • Flankriktning: Höger, vänster, rak

Dimensioneringsprogram

cymex® 5

  • Detaljerad dimensionering av hela drivkedjan
  • Exakt simulering av rörelse och parametrar
  • Programmet finns för nedladdning
  • Kostnadsfri licens för basicversionen

Galaxie®

Galaxie® D

  • 4 storlekar
  • Inget torsionsspel
  • Hålaxel 26 till 57 mm
  • Max. utgångshastighet 125 rpm
  • Max. accelerationsmoment upp till 4 050 Nm
  • Vridstyvhet upp till 1 400 Nm/bågminut

Galaxie® G

  • 8 storlekar
  • Inget torsionsspel
  • Max. utgångshastighet: 125 rpm
  • Max. accelerationsmoment: 7 500 Nm
  • Max. vridstyvhet: 2 700 Nm/bågminut

Galaxie® GS

  • 6 storlekar
  • Inget torsionsspel
  • Max. utgångshastighet: 125 rpm
  • Max. accelerationsmoment: 6 000 Nm
  • Max. vridstyvhet: 2 500 Nm/bågminut

Galaxie® GH

  • 4 storlekar
  • Inget torsionsspel
  • Max. utgångshastighet: 95 rpm
  • Max. accelerationsmoment: 7 500 Nm
  • Max. vridstyvhet: 2 700 Nm/bågminut

Servoaktuatorer

Roterande servoaktuatorer

axenia value alpha Value

  • Max. hastighet: upp till 600 rpm
  • Max. spel ≤ 15 bågmin
  • Max. moment upp till 200 Nm
  • Med analoga och digitala avkodare samt broms som tillval
cymex® select

TPM+ DYNAMIC alpha Advanced

  • Utväxling 16–91
  • Max spel ≤ 1–3 bågmin
  • Max moment 30–1300 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel, korrosionsbeständig
CAD POINT

TPM+ HIGH TORQUE alpha Advanced

  • Utväxling 22–220
  • Max spel ≤ 1 bågmin
  • Max moment 230–3100 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel, korrosionsbeständig
CAD POINT

TPM+ POWER alpha Advanced

  • Utväxling 4–100
  • Max spel ≤1–3 bågmin
  • Max moment 15–1600 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel, korrosionsbeständig
CAD POINT

SPM+ / TPM+ endurance alpha Advanced

  • Max. hastighet 35 - 1500 rpm
  • Max. torsional backlash ≤ 4 bågminuter
  • Max moment 260 - 10000 Nm
  • Option med encoder och broms

premo® SP Line alpha Advanced

  • Utväxling 16–100
  • Max spel ≤ 3–5 bågmin
  • Max moment 32–315 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel
CAD POINT

premo® TP Line alpha Advanced

  • Utväxling 16–100
  • Max spel ≤ 1–3 bågmin
  • Max moment 35–380 Nm
  • Ytterligare egenskaper: Livsmedelsgodkänt smörjmedel
CAD POINT

premo® XP Line alpha Premium

  • Utväxling 16–100
  • Max spel ≤ 2–4 bågmin
  • Max moment 35–450 Nm
  • Ytterligare egenskaper: Fläns med långhål, livsmedelsgodkänt smörjmedel
CAD POINT

Servosystem

Integrerade systemlösningar

cyber® dynamic system

  • Storlek 40 mm
  • DC-busspänning: 12–60 V DC
  • Max. moment: 1–22 Nm
  • Max. hastighet: upp till 5 000 U/min
  • Tillval: absolut enkoder (Singleturn & Multiturn) och växellåda eller kulskruv

cyber® iTAS® system

  • Storlek 004 - 050
  • DC busspänning 24 - 48 VDC
  • Max. linjär kraft 380 - 5200 N
  • Kontinuerlig linjär kraft upp till 2,6 m/s
  • Option: dynamisk broms, extra encoder för hastighetsstyrning, hjul

cyber® iTAS® system 2

  • Mellankretsspänning 48 VDC
  • Max moment: 200 Nm
  • Max. nominell hastighet upp till 2,5 m/s
  • Inbyggt: Säkerhetsenkoder, broms, hjul

Tillbehör för Servosystem

cyber® power supply

  • Version: Enfas- och trefasnätaggregat
  • Inmatning: AC 100-240 V/AC 380-480 V
  • Utmatning: DC 24-48 V
  • Effekt: 120-960 W

Servomotorer

Roterande synkronmotorer

cyber® dynamic motor

  • Storlek: 17–40 mm
  • DC busspänning: 48 V DC
  • Max. moment: 0,035–21 Nm
  • Max. hastighet: 5 000–21 000 rpm
  • Tillval: absolut enkoder, broms, planetväxel eller helt rostfritt stål
CAD POINT

cyber® kit line small

  • Storlek: 50 till 85 mm
  • DC-busspänning: 48 VDC och 560 VDC
  • Max. moment: 1–30 Nm
  • Max. hastighet: 2500–10000 rpm

cyber® kit line medium

  • Storlek: 100 till och med 112 mm
  • DC-busspänning: 48 VDC och 750 VDC
  • Max moment: 16–90 Nm
  • Max. hastighet: 2200– 3600 r/min

cyber® kit line large

  • Storlek: 290, upp till 530 mm
  • DC-busspänning: 560 VDC
  • Max. moment: 580 – 9000 Nm
  • Max. hastighet: upp till 250 rpm

Linjära servoaktuatorer

cyber® dynamic actuator L

  • Storlek: 17-40 mm
  • DC-busspänning: 48 V DC
  • Max. kraft: 200-2 000 N
  • Max. linjär hastighet: 300-900 mm/s
  • Tillval: flera slaglängder, helt i rostfritt stål, enkodergränssnitt



CAD POINT

Servo drive

cyber® simco® drive 2

  • DC-busspänning: 12 till 60 V DC
  • Max. ström: 15 - 200 Aeff
  • Max. effekt: 750 - 10.000 W
  • Skyddsklass: IP20/IP65
CAD POINT

cyber® simco® drive 1

  • DC-busspänning: 12–60 V DC
  • Max. ström: 100 Aeff
  • Max. effekt: 5 000 W
  • Skyddsklass: IP20

Andra produkter från WITTENSTEIN koncernen

WITTENSTEIN koncernen integrerar alla huvudsakliga tekniker i världen för elektromekaniska drivsystem. Våra innovationer utgör ständigt nya milstolpar. Vårt produktutbud omfattar allt från medicinteknik till piezodrivningar och integrerad elektronik.



Flight Control System - Active Sidestick

Canard actuation system for rockets and space vehicles
